思科ccie工程师必看——OSPF在广播类型的网络拓扑中DR和BDR的选举。指定路由器（DR）：

一个网段上的其他路由器都和指定路由器（DR）构成邻接关系，而不是它们互相之间构成邻接关系。

备份指定路由器（BDR）：

当DR出现问题，由BDR接手DR的工作，同时会在选举出一个BDR。

其他路由器我们叫做DR Other。



BDR首先会和DR形成邻接关系;

其它的路由器(DR Other)也要和BDR形成邻接关系。

这样做是有原因的，当DR出故障以后，BDR会成为新的DR。如果DR other不和BDR形成邻接关系，网络的流量就会中断时间很长，因为建立邻居关系是要花一定时间的，在这段时间内，网络的流量是不通的!

DR other和BDR形成邻接关系，当BDR切换为DR时，只需要发送LSA，向DR other告知新的DR即可，LSDB的内容基本上不变!所以能够节省时间，让BDR真正的起到备份的作用!



DR和BDR的选举规则：

具有最高OSPF优先级的路由器会被选为DR，优先级默认为1。

如果OSPF优先级相同，则具有最高Router ID的路由器会被选为DR。



Route-id选举规则：

[if !supportLists]1. [endif]手工配置最优先

[if !supportLists]2. [endif]当设备有loopback口时，路由器选取它所有loopback接口上数值最高的IP地址

[if !supportLists]3. [endif]如果没有loopback接口，就在所有物理端口中选取一个数值最高的IP地址



需求：（描述实验的要求）

[if !supportLists]1. [endif]R1 R2 R3属于OSPF 的骨干区域，R1 R2 R3位于10.1.1.0/24 网段.

[if !supportLists]2. [endif]R2 R3 R4 位于OSPF 的40.1.1.0/24 网段.

[if !supportLists]3. [endif]希望R2 作为 10.1.1.0 网段的DR, R3作为BDR;R3 作为40.1.1.0 网段的DR,R2 作为BDR.

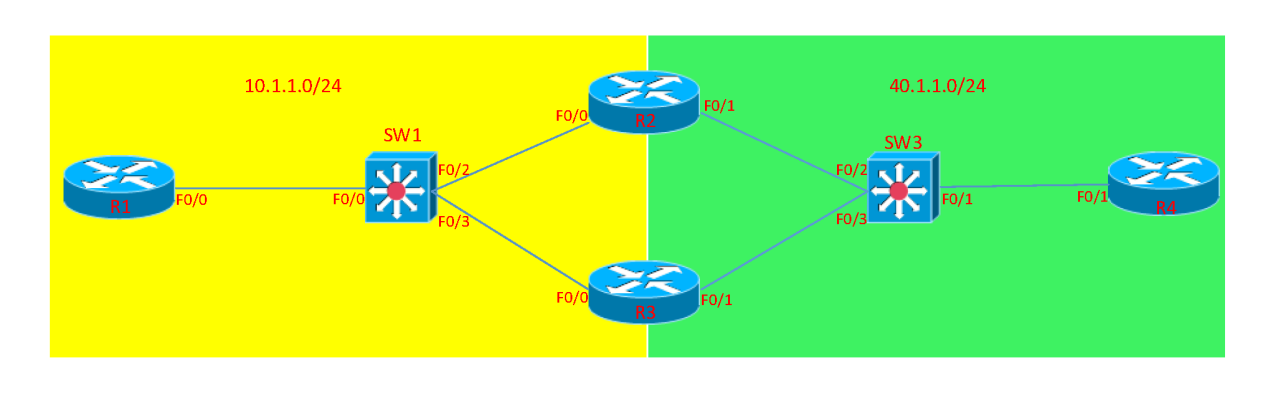

拓扑：



分析难点以及完成的思路

按照要求配置，首先正常配置OSPF的基础命令，保证在修改DR和 BDR之前全网互通，配置完成之后再去测试连通性，全部测试完毕之后，修改我们的DR和BDR，查看我们修改之后的DR和BDR设备是否成功达到我们的要求



配置命令

R1 配置：

R1(config)#line console 0

R1(config-line)#exec-timeout 0 0

R1(config-line)#logging synchronous

R1(config-line)#exit

R1(config)#no ip do lo



R1(config)#interface loopback 0

R1(config-if)#ip address 1.1.1.1 255.255.255.255

R1(config-if)#no shutdown

R1(config-if)#exit



R1(config)#interface f0/0

R1(config-if)#ip address 10.1.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit



R2配置：

R2(config)#line console 0

R2(config-line)#exec-timeout 0 0

R2(config-line)#logging synchronous

R2(config-line)#exit

R2(config)#no ip do lo

R2(config)#ho R2

R2(config)#interface loopback 0

R2(config-if)#ip address 2.2.2.2 255.255.255.255

R2(config-if)#no shutdown

R2(config-if)#exit



R2(config)#interface f0/0

R2(config-if)#ip address 10.1.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit



R2(config)#interface f0/1

R2(config-if)#ip address 40.1.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit



R3配置：

R3(config)#line console 0

R3(config-line)#exec-timeout 0 0

R3(config-line)#logging synchronous

R3(config-line)#exit

R3(config)#no ip do lo

R3(config)#ho R3



R3(config)#interface loopback 0

R3(config-if)#ip address 3.3.3.3 255.255.255.255

R3(config-if)#no shutdown

R3(config-if)#exit



R3(config)#interface f0/0

R3(config-if)#ip address 10.1.1.3 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#exit



R3(config)#interface f0/1

R3(config-if)#ip address 40.1.1.3 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#exit



R4配置：

R4(config)#line console 0

R4(config-line)#exec-timeout 0 0

R4(config-line)#logging synchronous

R4(config-line)#exit

R4(config)#no ip do lo

R4(config)#ho R4



R4(config)#interface loopback 0

R4(config-if)#ip address 4.4.4.4 255.255.255.255

R4(config-if)#no shutdown

R4(config-if)#exit



R4(config)#interface f0/1

R4(config-if)#ip address 40.1.1.4 255.255.255.0

R4(config-if)#no shutdown

R4(config-if)#exit







启用OSPF，默认情况下，OSPF进行DR选举时的优先级默认为1，比较规则是优先级越大越优先，优先级相同，router-id越大越优先。因此干预选举可以通过设置router-id和修改接口的优先级进行。在10.1.1.0 网段上,由于R1 R2 R3的优先级为默认的1 ,因此优先级大的R3(3.3.3.3),就成为DR,R2(2.2.2.2)成为BDR.但是要考虑，如果R1 R2率先接入网络，当DR BDR选举完成之后再接入R3的话，R3错过选举之后，就不能抢占DR BDR了。

R2 R3 R4也一样，因此正常情况下R4为DR，R3为BDR



R1配置:

R1(config)#router ospf 1

R1(config-router)#router-id 1.1.1.1//手工指定router-id

R1(config-router)#network 1.1.1.1 0.0.0.0 area 0--------采取反子网掩码的方式进行通告，类似于通告了一个1.1.1.1 255.255.255.255 的路由信息，采用反子网掩码，是为了区别配置IP地址是的子网掩码



R1(config-router)#network 10.1.1.0 0.0.0.255 area 0

R1(config-router)#exit

R1(config)#end



R2配置：

R2(config)#router ospf 1

R2(config-router)#router-id 2.2.2.2

R2(config-router)#network 2.2.2.2 0.0.0.0 area 0

R2(config-router)#network 10.1.1.0 0.0.0.255 area 0

R2(config-router)#network 40.1.1.0 0.0.0.255 area 0

R2(config-router)#end



R3配置：

R3(config)#router ospf 1

R3(config-router)#router-id 3.3.3.3

R3(config-router)#network 3.3.3.3 0.0.0.0 area 0

R3(config-router)#network 10.1.1.0 0.0.0.255 area 0

R3(config-router)#network 40.1.1.0 0.0.0.255 area 0

R3(config-router)#exit



R4 配置：
